HY-QCX704B純電動汽車變速器解剖臺架

一、產品簡介

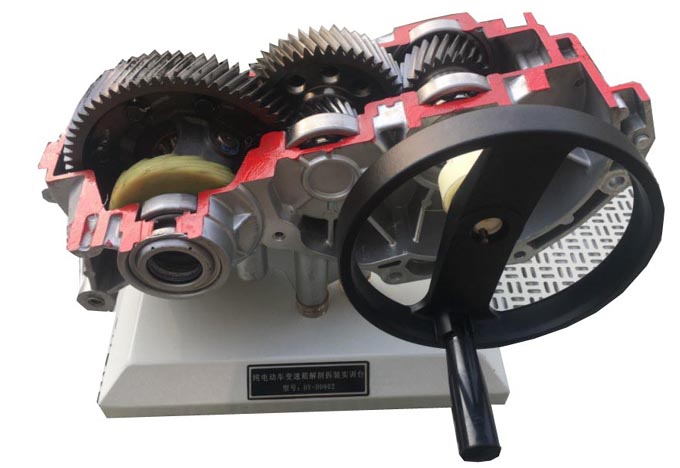

本設備臺架以剖切北汽新能源原車變速器總成為基礎，經過剖切加工制作而成，使變速器內部結構清晰可見，能充分展示新能源汽車變速器的結構組成、工作特點和工作原理。手動轉動輸入軸，變速器整體可實現動態演示，動態觀察其工作原理。本設備具有較強的教學意義，配套實訓指導資料，合格證，保修卡。

二、結構組成
北汽160變速箱，設備展示臺架、鋼制手輪，加工件、減震膠墩、設備標牌等組成。
三、設備功能
新能源變速器的結構組成認知了解實訓
新能源變速器雙極減速原理實訓
新能源變速器速比的設計原理實訓
新能源變速器拆卸與組裝實訓
新能源變速器部件檢修測量實訓
新能源變速器差速器工作原理實訓
新能源變速器減速增扭的工作原理實訓
新能源變速器動態動力傳遞路線實訓
四、制作工藝
底座國標鋼材一次沖壓而成，并高溫噴涂，耐油污，易清潔，并且不易褪色。
差速器為線切割工藝，剖口整齊，美觀。
剖口著色，區分剖口與原件之間關系。
橡膠減震底座，穩固靜音。
五、技術參數：
使用車型：EV160
變速器類型：單速
驅動形式：前驅
減速形式：二級減速
外形尺寸： 350mm×250mm×250mm
6.新能源汽車充電管理實訓軟件
該實訓軟件可通過該軟件實訓充分了解新能源汽車充電管理系統的構成和使用方法
